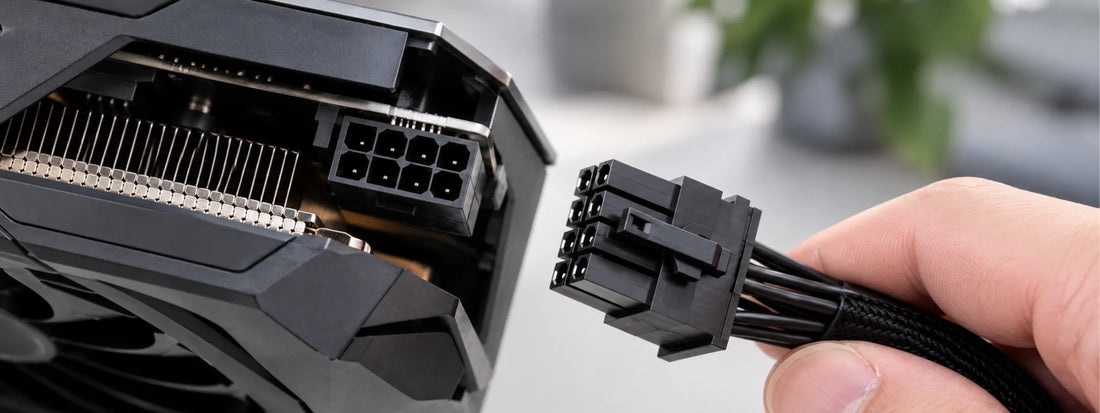

グラボの8ピン電源ケーブルが側板に当たる時の対処法｜曲げすぎを避ける配線方法
結論
グラボのPCIe 8ピン電源ケーブルが側板に当たる場合は、力で側板を閉じたり、コネクターのすぐ近くから無理に曲げたりする前に、端子が従来型PCIe 8ピンか、コネクターが奥まで挿さっているか、ラッチの向き、GPUから側板までの空間を確認します。PCIe 8ピン専用のUターン変換アダプターを使えば配線方向を変えられる場合がありますが、CPU用8ピンや12VHPWR、12V-2x6など別規格の端子には使用できません。
大型のグラフィックボードを取り付けたとき、「補助電源ケーブルが横へ飛び出して側板が閉まらない」「ガラス側板に8ピンケーブルが当たる」と困ることがあります。
特に硬めのスリーブケーブルでは、GPUの電源端子から側板までの距離が短いと、ケーブルを大きく横へ逃がすための空間が足りません。側板でケーブルを押し込むと、コネクターに横方向の力が加わり、正しく挿さっているかも確認しにくくなります。
この記事では、従来型のPCIe 8ピン補助電源を搭載したグラフィックボードを対象に、側板へ当たるときの確認方法と、8ピン電源の向きをUターンさせる変換アダプターを選ぶ際の注意点を解説します。
1. グラボの8ピン電源ケーブルが側板に当たる原因
グラフィックボードの8ピン補助電源ケーブルが側板へ当たる場合、単純に「ケーブルが長い」ことが原因とは限りません。多いのは、GPUの横幅とコネクターから側板までの空間です。
- グラフィックボードの幅が広く、電源端子から側板までの空間が少ない
- スリーブケーブルなどが硬く、すぐに向きを変えにくい
- 補助電源端子がGPU上面や側面の、側板に近い位置にある
- ケーブルを曲げ始める位置がコネクターに近すぎる
- 側板を閉じたときにケーブルが押され、コネクターが傾く
- 端子が最後まで挿さっていない状態で側板を閉じようとしている
最初に側板を開けた状態で、8ピンコネクターがGPUの端子へまっすぐ奥まで挿さっているか、ラッチが正しい位置に掛かっているかを確認してください。
ケーブルを手で押さえ続けなければ側板を閉じられない場合は、その状態のまま組み上げるのではなく、配線経路や使用する部品を見直した方がよいでしょう。
「8ピンなら何cmまでは曲げてよい」と一律には決められません。
ケーブルの太さ、被覆、コネクター、電源ユニットなどによって条件が異なります。GPUメーカーや電源メーカーが曲げ方や取り回しについて指定している場合は、その案内を優先してください。
2. PCIe 8ピン・CPU用8ピン・12V系端子の違い
グラフィックボードの補助電源には複数の規格があります。見た目だけで判断して変換アダプターを選ばないことが重要です。
従来型のPCIe 8ピン
従来型のグラフィックボードでは、PCI Express補助電源として6ピンや8ピンが使われています。電源ユニット側のケーブルでは「6+2ピン」となっており、6ピンと追加の2ピンを組み合わせて8ピンとして使用する製品も一般的です。
Intelの電源設計ガイドでも、PCI Expressアドインカード向けに6ピンと8ピンの補助電源コネクターが定義されています。
CPU用8ピンとは別物
GPU用PCIe 8ピンとCPU用8ピンは互換ではありません。
マザーボードのCPU補助電源に使う8ピンコネクターは、EPS12Vなどと呼ばれます。同じ2×4の8ピンに見えても、GPU用PCIe 8ピンとはピン配置やコネクターのキー形状が異なります。形が合わない端子へ無理に挿さないでください。
12VHPWR・12V-2x6にも使用しない
近年の一部グラフィックボードでは、従来型PCIe 8ピンとは異なる12VHPWRや12V-2x6が採用されています。
今回紹介する「上北沢＆下北沢（AR-VGA8PUD）」は、商品ページでPCI Express VGA用8ピンのアダプターとして案内されています。12VHPWR・12V-2x6対応製品としては案内されていないため、これらの端子には使用しないでください。
| 端子 | 主な用途 | AR-VGA8PUD |
|---|---|---|
| PCIe 8ピン／6+2ピン | 従来型GPUの補助電源 | 対象 |
| CPU用8ピン／EPS12V | マザーボードのCPU補助電源 | 対象外 |
| 12VHPWR | 一部の高性能GPU | 対象外 |
| 12V-2x6 | 新しい世代の一部GPU | 対象外 |
3. 側板までの空間とコネクターの向きを確認する
Uターン変換アダプターを購入する前に、自分のGPUとPCケースで物理的に取り付けられるかを確認します。
- グラフィックボードのメーカーと正確な型番を確認します。
- 補助電源端子が従来型PCIe 8ピンであることを確認します。
- 8ピン端子のラッチがどちら側にあるか確認します。
- GPUの電源端子周辺から側板までの空間を確認します。
- ヒートシンク、バックプレート、ファン、隣接する電源端子との位置関係を確認します。
- アダプターを取り付けた状態で、側板やほかの部品へ干渉しないかを想定します。
「上北沢＆下北沢」の本体寸法は、メーカー公表値で30.5×18×17.8mmです。小型のアダプターですが、GPU側のヒートシンク形状や端子間隔によっては干渉する可能性があります。
また、製品写真と自分のGPUが同じ向きに見えても、PCケースへの搭載方向やコネクターのラッチ位置によって、必要なアダプターの向きは変わります。写真だけではなく、実際の端子を確認してください。
4. 8ピンをUターンさせる「上北沢＆下北沢」
世田谷電器「上北沢＆下北沢（AR-VGA8PUD）」は、グラフィックボードのPCI Express 8ピン補助電源へ接続し、電源ケーブルの向きをUターンさせるアダプターです。
通常はGPUから側板方向へ伸びるケーブルを、アダプターを介してGPU側へ折り返す方向へ配線できます。ケーブルそのものをコネクター付近から強く曲げずに、配線方向を変えたいときに使う製品です。
| 確認項目 | 商品仕様 | 購入前の確認 |
|---|---|---|
| 対象端子 | PCI Express VGA用8ピン | CPU用8ピン、12VHPWR、12V-2x6と混同しない |
| アダプター | ラッチ方向が異なるAタイプ・Bタイプの2個セット | GPUの端子方向に合う方を使用する |
| 寸法 | 30.5×18×17.8mm | ヒートシンクや隣の端子と干渉しないか確認 |
| 重量 | 約7g | コネクターへ横方向の力がかからない配線にする |
| カラー | ブラック／ホワイト | PC内部の配色に合わせて選べる |
ラッチ方向の異なる2種類がセットになっているため、GPU側の端子の向きに合わせて使用するアダプターを選べます。
ただし、アダプターを取り付ければ、すべてのPCケースで側板との干渉が解消するわけではありません。GPU周辺の形状やケース内部の空間によっては、アダプター自体がヒートシンクや側板と干渉する場合があります。
最大電流・最大電力は、公開されている製品ページで数値を確認できません。
本製品はPCI Express VGA用8ピンとして販売されていますが、今回確認したメーカー・販売ページには対応する最大電流や最大電力の具体的な数値は掲載されていません。高消費電力GPUでの使用や、適合に不安がある場合は、GPU型番を添えてメーカーへ確認してください。
5. Uターン変換アダプターの取り付け方
PC内部の電源コネクターを抜き差しするときは、通電したまま作業しないでください。GPUや電源ユニットの説明書に取り付け手順がある場合は、そちらを優先します。
- Windowsを終了し、PCの電源を切ります。
- 電源ユニットの主電源を切り、コンセントから電源ケーブルを抜きます。
- 静電気に注意してPCケースの側板を開けます。
- GPUの端子がPCIe 8ピンであることをもう一度確認します。
- 既存のPCIe電源ケーブルのラッチを解除し、コネクターをまっすぐ抜きます。
- GPUのラッチ方向と周囲の空間に合うアダプターを選びます。
- アダプターをGPUの8ピン端子へ傾けず、奥まで挿し込みます。
- PCIe電源ケーブルをアダプターへ接続し、奥まで挿さっていることを確認します。
- アダプターやケーブルがファン、ヒートシンク、側板へ干渉していないか確認します。
- 側板を強く押さなくても閉じられることを確認してから組み戻します。
端子が最後まで入らない、形状が合わない、ラッチが掛からない場合は、その状態で使用しないでください。コネクターを削る、ラッチを折る、別規格の端子を力で押し込むといった加工も避けてください。
6. 取り付け後の確認ポイント
組み立て後は、側板が閉じたかだけでなく、電源接続そのものに問題がないかも確認します。
- GPUが正常に認識され、映像が表示される
- ゲームなど通常の使用中にブラックアウトや突然の再起動が起きない
- コネクターやアダプターが浮いたり、斜めになったりしていない
- 側板によってケーブルやアダプターが押されていない
- ケーブルやアダプターがGPU・ケースファンへ接触していない
- コネクター周辺に変色、異臭などの異常がない
異臭や変色、異常な動作が見られた場合は使用を中止し、PCの電源を切ってください。通電中のPC内部へ手を入れ、コネクターを直接触って温度を確認するような作業は避けます。
また、ブラックアウトや電源断が発生する場合は、アダプターや配線だけでなく、GPUに対する電源ユニットの容量、PCIe電源ケーブルの構成、GPU自体の動作など別の原因も考える必要があります。
7. よくある質問
グラボの8ピンケーブルが側板に少し当たる程度なら問題ありませんか？
接触しているという事実だけで故障すると断定はできませんが、側板によってケーブルが強く押され、コネクターが傾いたり浮いたりする状態は避けた方がよいでしょう。側板を閉めた状態でも、コネクターへ無理な力がかからない配線を優先してください。
PCIe 8ピンケーブルは曲げても大丈夫ですか？
配線のためにケーブルが曲がること自体はありますが、コネクター直近へ無理な力をかけて急角度に曲げるのは避けます。一律の曲げ距離を決めるのではなく、使用しているGPU・電源ユニット・ケーブルメーカーの注意事項を確認してください。
12VHPWRや12V-2x6にも「上北沢＆下北沢」を使えますか？
使用できません。本製品はPCI Express VGA用8ピン向けとして販売されています。12VHPWRや12V-2x6は異なるコネクター規格のため、それぞれのGPU・電源メーカーが案内するケーブルや接続方法を使用してください。
CPU用8ピンにも使えますか？
使用しないでください。CPU用8ピンとGPU用PCIe 8ピンは用途だけでなく、ピン配置やキー形状も異なります。本製品はGPUのPCI Express VGA用8ピン向けです。
8ピン端子が2つあるGPUなら、付属の2個を両方使えますか？
本製品にはAタイプ・Bタイプの2個が入っていますが、これはラッチ方向の異なる端子へ対応するためのセットです。同じGPUの8ピン端子2か所へ同時に使えることを意味するものではありません。
8ピン端子が2つ並んでいるGPUでは、端子間隔やラッチ方向、ヒートシンクとの位置関係によって適合が変わります。両方へ取り付けたい場合は、GPUの型番と端子配置を確認したうえで判断してください。
Uターンアダプターを使えばPCケースが狭くても大丈夫ですか？
必ず解決するわけではありません。アダプターは電源ケーブルの方向を変える部品であり、GPUと側板の間隔そのものを広げるものではありません。アダプター本体が側板やヒートシンクへ干渉しない空間も必要です。
電源容量不足も解消できますか？
できません。Uターン変換アダプターはPCIe 8ピン電源の配線方向を変えるための部品です。電源ユニットの出力を増やすものではないため、電源容量についてはGPUメーカーが示す推奨条件を別途確認してください。
8. 関連記事とまとめ
- SATAポートが足りない時のPCIe増設方法：拡張スロットやPC内部の配線を見直す方へ。
- デスクトップPCのUSBポートをPCIeで増設する方法：PCケースを開けて拡張カードを取り付ける方へ。
- ノートPCクーラーの選び方と熱対策：PCの冷却や熱対策について確認したい方へ。
グラボのPCIe 8ピン電源ケーブルが側板へ当たる場合は、側板で無理に押し込む前に、端子の規格、コネクターの挿し込み、GPUから側板までの空間、ラッチの向きを確認してください。
従来型PCIe 8ピンを使うGPUで、ケーブルをコネクター付近から強く曲げずに配線方向を変えたい場合は、Uターン変換アダプターを使う方法があります。
「上北沢＆下北沢（AR-VGA8PUD）」は、ラッチ方向の異なるAタイプ・BタイプをセットにしたPCI Express VGA用8ピン向けアダプターです。ただし、CPU用8ピン、12VHPWR、12V-2x6には使用できず、GPUやケース形状によっては物理的に干渉する場合があります。
購入前にGPUの型番と端子配置を確認し、側板を無理なく閉められる配線にできるかを基準に選びましょう。
