iPhoneを充電しながら有線イヤホンとmicroSDを使う方法

iPhoneを充電しながら有線イヤホンとmicroSDを使う方法

結論

USB-C端子搭載iPhoneで充電・3.5mm有線イヤホン・microSDカードを同時に使うには、USB PD入力、オーディオ端子、カードリーダーを1台にまとめたUSB-Cアダプターを使います。Lightning端子のiPhoneにはそのまま接続できません。購入前に、対応OS、カード容量、イヤホンプラグ、PDポートの役割を確認してください。

USB-C対応iPhoneは、外部ストレージや有線オーディオへ接続できます。ただし本体のUSB-C端子は1つだけです。イヤホンを挿すと充電できない、写真をmicroSDへ移している間に電池が減る、といった場面では、機能を分岐するアダプターが必要になります。

この記事では、充電しながら有線イヤホンとmicroSDカードを使う構成、選ぶ前の確認点、写真や動画を移動する基本手順、認識しない時の切り分けを解説します。

1. 対象はUSB-C端子を搭載したiPhone

AppleはiPhone 15以降のモデルがUSB-Cコネクタを搭載し、外付けストレージ、有線ヘッドフォン、各種USB-Cアクセサリへ接続できると案内しています。本記事の方法もUSB-C端子が前提です。

iPhoneの端子 本記事の方法 理由
USB-C 対応アダプターで利用可能 充電、データ、音声をUSB-C経由で分岐できる
Lightning そのままでは利用不可 接続端子と対応アクセサリの仕様が異なる

コネクターの形が同じUSB-Cでも、すべてのアダプターが音声・カード読み書き・PD充電を同時に扱えるとは限りません。「USB-Cハブ」と書かれているだけで判断せず、必要な3機能が個別に明記されているか確認します。

2. 充電・音声・microSDは別の役割

多機能アダプターでは、1つのUSB-C接続を用途ごとのポートへ分けます。見た目が似ていても各ポートの役割は固定されているため、充電用ポートへUSBメモリを挿すといった使い方はできません。

機能 接続する物 確認点
PD充電 USB-C充電器と対応ケーブル 入力上限と実際に端末へ届く電力は同じではない
オーディオ 3.5mm 4極イヤホン・ヘッドホン 音声出力、マイク、アプリごとの動作
カード読み書き microSD／microSDHC／microSDXC 最大容量、速度規格、ファイル形式

「PD100W対応」はアダプターのPD入力上限を示し、iPhoneが100Wで充電される意味ではありません。実際の電力はiPhone、充電器、ケーブル、アダプターの消費電力や温度条件で決まります。Appleも、パススルー対応アクセサリではiPhoneへ供給される電力が減る可能性を案内しています。

3. 多機能USB-Cアダプターを選ぶ6つの確認点

iPhoneとiOSへの対応

商品ページにUSB-C対応iPhoneの記載があるか確認します。対応OSの下限も重要です。将来のiOS更新後も動作が変わる可能性があるため、公開直前や購入前に最新情報を確認してください。

PDポートが入力専用か

充電用USB-Cポートは、データ転送や周辺機器接続に使えない製品があります。何をつなげるポートなのか、説明書のポート図まで確認します。

イヤホン端子の極数

3.5mmには3極・4極などがあります。マイクも使いたい場合は4極対応を確認します。ただし、通話や録音アプリが外部マイクを選ぶかは端末・アプリの仕様にも左右されます。

microSDの種類と容量

microSD、microSDHC、microSDXCの対応と、動作確認済み最大容量を確認します。カードの高速規格に対応していても、iPhone側を含む経路全体で同じ速度が出るとは限りません。

ファイル形式

Appleは、iPhoneから接続する外部ストレージについて、APFS、APFS暗号化、HFS+、exFAT、FAT32、FATなどの対応形式を案内しています。カードが「ファイル」アプリに出ない時は、形式とパーティション構成を確認します。

発熱と取り回し

充電、データ転送、音声を同時に使うと、本体やアダプターが温かくなる場合があります。端子に横方向の力をかけず、ケースと干渉しないサイズか確認してください。

4. KIZUNA4なら3機能を1台へまとめられる

エアリア「KIZUNA4（SD-UCCRA）」は、USB-C接続のmicroSDカードリーダーに、PD充電入力と3.5mm 4極オーディオ端子を組み合わせた4-in-1アダプターです。商品ページでは、カードリーダーとオーディオを利用しながら端末を充電できると案内しています。

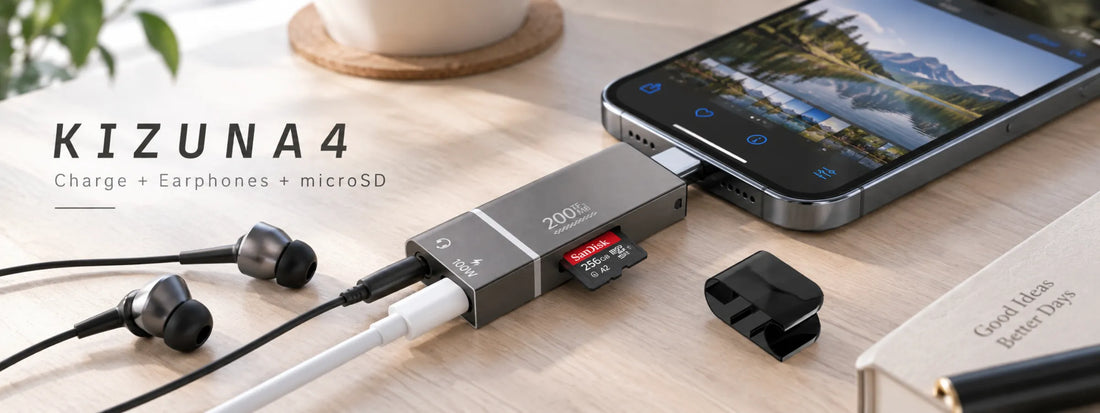

microSD、PD充電、3.5mmオーディオに対応するKIZUNA4
USB-C端子を充電・3.5mmオーディオ・microSDへ分岐するKIZUNA4。画像・仕様は2026年9月25日時点の商品ページを参照しています。
項目 掲載仕様 注意点
接続 USB Type-C Lightning端子には直接接続不可
対応カード microSD／microSDHC／microSDXC 最大512GBまで動作確認済み
転送規格 UHS-I、V30カード対応 カードや端末を含む経路全体で速度が決まる
PD 最大100W入力対応 PD端子は充電専用。端末側もPD対応が必要
オーディオ 3.5mm 4極、イヤホンマイク対応 個別アプリの入出力動作は事前確認
対応OS iPhone／iPad（USB-C）、Android 12以上、Windows 11／10、USB-C搭載Mac AndroidはOTG対応も必要
サイズ・重量 約64×22×9mm、約10g 接続中は端子へ荷重をかけない

KIZUNA4の3.5mm端子は4極イヤホンマイク対応とされています。一方、内蔵オーディオ変換回路のチップ名、対応サンプリングレート、個別iPhone・アプリごとのマイク動作は商品ページではわからないため、業務通話や録音で必須の場合はメーカーへ確認してください。

KIZUNA4の商品仕様を見る

5. 充電・イヤホン・microSDを接続する手順

  1. iPhoneのロックを解除し、KIZUNA4をUSB-C端子へ接続します。
  2. microSDカードの向きを確認し、カードスロットへ挿入します。
  3. 3.5mm 4極イヤホンまたはヘッドホンをオーディオ端子へ接続します。
  4. PD対応充電器と対応ケーブルを、KIZUNA4のPD充電専用ポートへ接続します。
  5. iPhoneの充電表示を確認します。
  6. 音楽や動画を短時間再生し、イヤホンから音が出るか確認します。
  7. 「ファイル」アプリを開き、「ブラウズ」の「場所」にカードが表示されるか確認します。

Appleによると、USBアクセサリを接続するには初回にiPhoneのロック解除やアクセサリの許可が必要な場合があります。認識しない時は、いったん外し、iPhoneをロック解除してから再接続してください。

抜き差しはデータ転送を終えてから

ファイルのコピーや移動中にmicroSDカードやアダプターを抜くと、データが破損する可能性があります。処理の完了を確認してから取り外してください。重要な写真や動画は、移動ではなくコピーから始め、別の場所にもバックアップを残しましょう。

6. iPhoneの写真・動画をmicroSDへ移す基本手順

一般的なファイルは「ファイル」アプリで扱えます。写真アプリ内の写真・動画を書き出す場合は、共有メニューから「ファイルに保存」を選び、保存先としてmicroSDカードを指定します。iOSの表示名や手順はバージョンにより変わる場合があります。

  1. microSDを接続し、「ファイル」アプリの「ブラウズ」で認識を確認します。
  2. 写真アプリで書き出したい写真・動画を選択します。
  3. 共有ボタンをタップし、「ファイルに保存」を選びます。
  4. 保存先からmicroSDカード内のフォルダーを選択します。
  5. 保存完了後、「ファイル」アプリでファイルを開いて確認します。
  6. 確認できるまでiPhone側の元データは削除しません。

大量の動画は時間がかかり、iPhoneやアダプターが発熱する場合があります。一度にすべて移さず、複数回に分けると失敗箇所を切り分けやすくなります。microSDを唯一の保存先にせず、PCやクラウドなど別系統にもバックアップしてください。

7. 充電・音声・カードを認識しない時の確認順

microSDが表示されない

  1. iPhoneをロック解除して接続し直します。
  2. カードの向きと挿入状態を確認します。
  3. 別の対応カードで試します。
  4. カードのファイル形式とパーティションを確認します。
  5. カード単体をPCなどで読み込み、破損がないか確認します。

イヤホンから音が出ない

  1. イヤホンプラグを奥まで挿します。
  2. 別の有線イヤホンで試します。
  3. コントロールセンターで音声出力先を確認します。
  4. アプリを終了して再度開きます。
  5. アダプターを外し、iPhoneを再起動してから接続します。

充電されない・遅い

  1. 充電器とケーブルがUSB PDに対応するか確認します。
  2. PD充電専用ポートへ接続しているか確認します。
  3. ケースがコネクターの挿入を妨げていないか確認します。
  4. 高温の場合は使用を止め、涼しい場所で温度が下がるのを待ちます。
  5. アダプターを外し、同じ充電器とケーブルでiPhoneを直接充電して比較します。

特定のiPhone、iOS、microSD、充電器、イヤホンを組み合わせた同時動作は、公開仕様だけではわからない場合があります。重要な用途では購入前にエアリアサポートへ機種名と組み合わせを伝えて確認してください。

8. よくある質問

iPhoneが100Wで充電されますか？

いいえ。「PD100W対応」はアダプターの入力上限であり、iPhoneへの100W充電を意味しません。実際の充電電力はiPhone、電源、ケーブル、温度、同時使用する機能によって決まります。

Lightning端子のiPhoneでも変換アダプターを足せば使えますか？

KIZUNA4の商品ページはUSB-C端子搭載iPhoneを対応対象としており、Lightning変換を重ねた動作は確認できず、わかりません。本記事では非対応として扱います。

有線イヤホンのマイクで通話できますか？

商品ページでは3.5mm 4極イヤホンマイク対応と案内されています。ただし、電話・会議・録音アプリごとの入力選択は異なる可能性があります。必須用途では事前テストを行ってください。

microSDへアプリ本体を移せますか？

一般的なiPhoneアプリをmicroSDへ移して本体容量を拡張する用途ではありません。写真、動画、書類など、対応アプリが扱えるファイルの保存・移動に使います。

9. 関連記事とまとめ

USB-C対応iPhoneの端子を1つの機能だけで占有したくない時は、PD充電・3.5mm音声・microSDを同時に扱えるアダプターが便利です。KIZUNA4は3機能を約10gの本体へまとめています。接続前にiPhoneの端子、対応OS、カード容量、充電器とケーブル、イヤホンプラグを確認し、重要なデータは必ずバックアップしてから使いましょう。

KIZUNA4で対応条件を確認する
