LANケーブルを壁際で無理に曲げない方法｜90度変換アダプターの選び方
ルーターやパソコン、テレビ、ゲーム機を壁際に置いたとき、 LANケーブルのコネクタ付近が家具や壁に当たり、ケーブルが大きく折れ曲がることがあります。無理に押し込むと、ケーブルだけでなく、接続機器側のLANポートにも継続的な負荷がかかります。 家具を壁から大きく離したくない場合は、LANコネクタの向きを90度変える 「LAN角度変換アダプター」が選択肢になります。
ただし、90度変換アダプターは向きが合わなければ、かえって配線しにくくなります。 購入前に、LANポートの向き、爪の位置、ケーブルを逃がしたい方向、 対応カテゴリーを確認することが重要です。
1．LANケーブルが壁際で曲がる原因
一般的なLANケーブルは、RJ45コネクタからケーブルがまっすぐ伸びる構造です。 そのため、機器の背面を壁や家具に近づけるには、コネクタとケーブルを逃がすための奥行きが必要です。
壁とLANポートの間に余裕がない
ルーター、デスクトップPC、テレビ、ゲーム機などのLANポートが背面にある場合、 本体を壁に近づけるほどLANケーブルが壁へ当たりやすくなります。
特に奥行きの浅いテレビ台やデスクでは、コネクタを接続した状態で必要な空間を確保できず、 ケーブルの根元だけが急角度に曲がることがあります。
家具を壁へ押し込んでいる
配線した後に机や収納棚を壁側へ動かすと、LANケーブルが家具と壁の間に挟まれる場合があります。 外から見えにくいため、コネクタ付近に負荷がかかっていても気づきにくい点に注意が必要です。
ケーブルを逃がしたい方向とポートの向きが合わない
LANケーブルを下方向へまとめたいのに、機器の設置位置によっては横方向へ曲げなければならないことがあります。 このような場合は、ケーブルの長さよりも「コネクタをどの方向へ向けるか」が配線上の課題です。
2．LANケーブルを無理に曲げないほうがよい理由
LANケーブルには、製品ごとに推奨される最小曲げ半径があります。 急角度で折り曲げたり、つぶしたりせず、緩やかなカーブを保つことが基本です。
例えば、Panduitの一部のカテゴリー6Aケーブルでは、最小曲げ半径が 「ケーブル外径の4倍」と指定されています。ただし、この数値はすべてのLANケーブルに 共通するとは限りません。使用しているケーブルメーカーの仕様を確認してください。
90度変換アダプターは、LANケーブルそのものを鋭角に折るための製品ではありません。 コネクタの向きを変え、ケーブルを緩やかに配線するために使用します。
LANケーブルの根元へ横向きの力がかかり続けると、ケーブルだけでなく、 機器側のLANポートやコネクタの爪にも負担がかかります。 通信に問題が出ていなくても、家具で押さえつけた状態は見直したほうがよいでしょう。
3．壁際のLAN配線を見直す方法
LANケーブルが壁際で曲がる場合は、設置環境に応じて次の方法を検討します。
| 対策 | 向いている状況 | 確認点 |
|---|---|---|
| 家具を壁から離す | 設置スペースに余裕がある | ケーブルの曲げ半径を確保する |
| 柔らかいLANケーブルへ交換する | ケーブル全体の取り回しが悪い | 必要な通信規格と長さを確認する |
| 90度変換アダプターを使う | ポート直後の奥行きを抑えたい | 向き・爪の位置・カテゴリーを確認する |
| 機器の向きを変える | ルーターなどを移動できる | 通気口をふさがないようにする |
壁際の限られた空間で、LANポートから出るケーブルの方向だけを変えたい場合は、 90度変換アダプターが使いやすい対策です。
4．90度変換アダプターの向きを選ぶ方法
LANコネクタには差し込み方向があり、機器側ポートの向きや爪の位置も製品によって異なります。 「上向き」「下向き」という表記だけで判断せず、実際の設置状態を基準に選びましょう。
確認1．ケーブルをどこへ逃がしたいか
機器を正面から見たときではなく、LANポートへ接続した状態を想定して確認します。
- 机の下へまとめるなら下方向
- 壁に沿わせるなら左右方向
- 床置きのルーターから棚上へ伸ばすなら上方向
確認2．LANポートの爪がどちら側にあるか
同じ「右へ曲げたい」という場合でも、LANポートの上下やコネクタの爪の位置によって、 必要なアダプターの向きが変わることがあります。
購入前にLANポートをスマートフォンで撮影し、商品画像と見比べると選びやすくなります。 壁際で見えにくい場合は、鏡やスマートフォンのカメラを使って確認してください。
確認3．アダプター本体が周囲の端子に干渉しないか
LANポートの隣にUSB、HDMI、電源端子などが並んでいる場合、 90度変換アダプターの本体が隣のケーブルへ当たる可能性があります。 向きだけでなく、本体寸法と端子間の距離も確認しましょう。
- 現在のLANポートを正面から撮影する
- ケーブルを逃がしたい方向を決める
- コネクタの爪と周辺端子の位置を確認する
- 商品画像を同じ向きにして比較する
5．カテゴリー6Aと通信速度の確認ポイント
LAN角度変換アダプターを選ぶときは、形状だけでなく対応カテゴリーも確認します。 高速なLAN環境では、経路の途中にある機器やケーブルのうち、対応速度が低い部分が ボトルネックになる可能性があります。
エアリアの「中町2丁目～5丁目」はカテゴリー6Aに対応し、 商品仕様には10BASE-T、100BASE-TX、1000BASE-T、10GBASE-Tへの対応が記載されています。
ただし、アダプターを取り付けるだけで通信速度が10Gbpsになるわけではありません。 実際のリンク速度や転送速度は、次の条件に左右されます。
- ルーターやスイッチングハブの対応速度
- パソコンやNASのLANポート、LANボードの対応速度
- LANケーブルのカテゴリー、長さ、施工状態
- インターネット回線の契約速度と混雑状況
- 接続先ストレージや端末の処理性能
10GbE環境で使用する場合は、アダプターだけでなく、 接続経路全体が目的の速度へ対応しているか確認してください。
6．90度変換アダプターの取り付け手順
-
LANケーブルを取り外す
コネクタの爪を押しながら、まっすぐ引き抜きます。ケーブルだけを引っ張らないでください。 -
ポートの向きと周辺スペースを確認する
アダプターを差したときに、壁や隣の端子へ干渉しないか確認します。 -
90度変換アダプターを接続する
コネクタの向きを合わせ、奥までまっすぐ差し込みます。無理な力で押し込まないでください。 -
LANケーブルを接続する
アダプター側のRJ45ポートへLANケーブルを接続します。 -
ケーブルの曲がりと張りを確認する
ケーブルが家具に挟まれていないか、コネクタを引っ張っていないか確認します。 -
リンク状態を確認する
ルーターやPCのリンクランプ、OS上の接続状態、必要に応じてリンク速度を確認します。

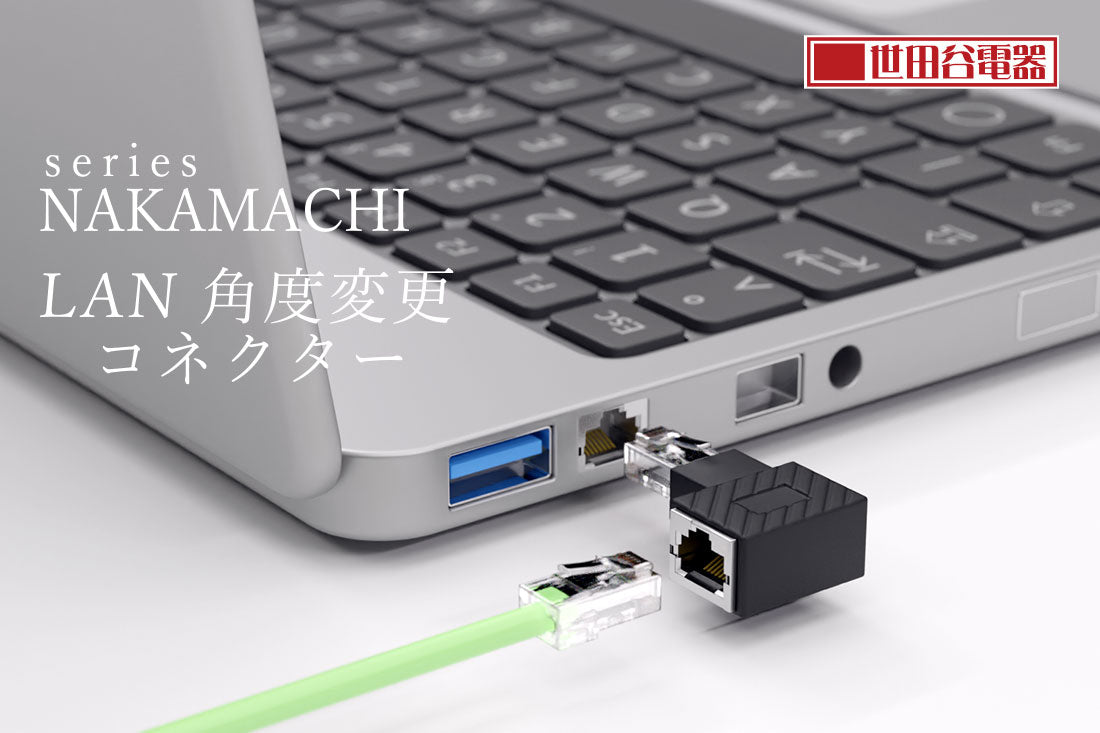

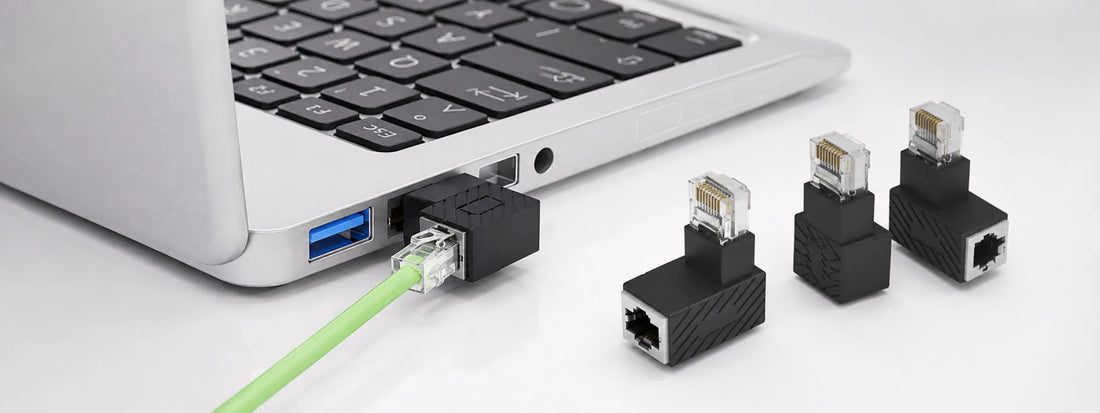

7．LAN角度変換アダプター「中町2丁目～5丁目」の特徴
エアリアの世田谷電器シリーズ「中町2丁目～5丁目」は、 LANコネクタの向きを90度変換するためのRJ45アダプターです。
- ケーブルを逃がす方向に合わせた4種類を用意
- カテゴリー6A対応
- 10BASE-Tから10GBASE-Tまで対応
- 耐久性を考慮した金属ポートを採用
- ルーター、PC、テレビ、ゲーム機などの配線に使用可能
家具と壁の間に十分な奥行きを確保できず、 LANケーブルのコネクタ付近だけが曲がってしまう環境に適しています。
購入前に確認したいポイント
- 必要な角度と商品画像が一致しているか
- LANポートの爪の位置が合っているか
- アダプター本体が壁や周辺端子へ当たらないか
- 接続するLANケーブルのカテゴリーが適切か
- 商品ページで最新の販売状況を確認したか
8．接続後に通信できない場合の確認事項
コネクタを差し直す
変換アダプターとLANケーブルの両方が奥まで差し込まれているか確認します。 爪がかかる位置まで入っていないと、リンクが不安定になる場合があります。
アダプターを外して通信を確認する
一度アダプターを外し、LANケーブルを機器へ直接接続します。 直接接続でも通信できない場合は、LANケーブル、ルーター、PC設定など、 アダプター以外に原因がある可能性があります。
別のLANケーブルやポートを試す
ケーブルの断線やコネクタの破損、ルーター側ポートの問題を切り分けるため、 正常に通信できる別のLANケーブルやLANポートで確認します。
リンク速度を確認する
通信はできるものの速度が想定より低い場合は、パソコンやルーターでリンク速度を確認します。 変換アダプターだけでなく、スイッチングハブ、LANボード、ケーブルなども含めて確認してください。
9．LANケーブルの90度変換でよくある質問
Q．LANケーブルを90度に折り曲げても通信できますか？
通信できる場合でも、ケーブルを鋭角に折った状態で使い続けることはおすすめできません。 ケーブルメーカーが指定する曲げ半径を確認し、緩やかに配線してください。
Q．90度変換アダプターを付けると通信速度は落ちますか？
規格に対応した製品を正しく接続すれば使用できますが、実際の通信速度はネットワーク全体の構成に左右されます。 接続後はリンク速度や実際の転送状態を確認してください。
Q．中町2丁目から5丁目は何が違いますか？
LANコネクタを90度変換する方向が異なります。 機器側LANポートの向きと爪の位置を確認し、商品画像と比較して選んでください。
Q．カテゴリー6Aのケーブルで使用できますか？
中町2丁目から5丁目はカテゴリー6A対応です。 ただし、目的の通信速度を利用するには、ルーター、スイッチ、LANボード、 LANケーブルなど接続経路全体の対応が必要です。
Q．PoE機器にも使用できますか？
商品ページではPoE対応を確認できません。 PoEカメラやアクセスポイントなど、LANケーブル経由で給電する機器へ使用する場合は、 導入前にメーカーまたは専門家へ確認してください。
10．まとめ｜壁際ではケーブルではなくコネクタの向きを見直す
LANケーブルが壁際で折れ曲がる場合、長いケーブルへ交換するだけでは解決しないことがあります。 問題がLANポート直後の狭さにあるなら、90度変換アダプターでコネクタの向きを変える方法が有効です。
- LANケーブルを鋭角に折り曲げない
- ケーブルを逃がしたい方向を先に決める
- LANポートの向きと爪の位置を確認する
- 周辺端子や壁への干渉を確認する
- 必要なLANカテゴリーと通信速度に合った製品を選ぶ
エアリアの「中町2丁目～5丁目」は4方向から選べるため、 ルーター、PC、テレビ、ゲーム機など、設置環境に合わせてLANケーブルの向きを変更できます。 購入前に商品画像とLANポートの向きを見比べ、必要な方向を確認しましょう。
